Surge Protection Devices (SPDs): Type 1 vs. Type 2 at Saan Mo Ba Talaga Dapat Ilagay Itong mga Ito?
Isang kidlat, isang pitik ng kuryente — kinabukasan, patay na ang TV, router, at board ng aircon. "Pero may AVR naman ako!" ⚡📺
Let's be honest. Sa bahay ng halos bawat Pinoy, may AVR ang ref, may AVR ang TV, at may AVR pa ang computer. Pakiramdam natin, protektado na tayo.
Pero tuwing tag-ulan, pare-pareho ang kwento: kumidlat nang malakas, o bumalik ang kuryente pagkatapos ng brownout — at may nasirang appliance. Minsan ang router. Minsan ang inverter aircon. Minsan ang solar inverter.
Ang dahilan: magkaiba ang trabaho ng AVR at ng surge protection. At sa karamihan ng bahay, ang pangalawa ang wala
Video Credit: Alex PC Tech
Ano ang Surge?
Ang surge ay biglaang pagtaas ng boltahe na tumatagal lang ng microseconds — mas mabilis pa sa kurap ng mata — pero puwedeng umabot sa libo-libong volts.
Saan ito galing?
- Kidlat — direktang tama o tama sa malapit na poste o linya.
- Switching ng utility — tulad ng pagbabalik ng kuryente pagkatapos ng brownout.
- Loob mismo ng bahay o building — pag-on at pag-off ng malalaking motor tulad ng aircon compressor at water pump. Mas maliit ang mga ito, pero araw-araw.
"Pero May AVR Naman Ako, 'Di Ba?"
Ang AVR (automatic voltage regulator) ay ginawa para sa mabagal na pagbabago ng boltahe — halimbawa, kapag bumaba sa 200V ang kuryente tuwing gabi, itinataas nito pabalik sa tamang level. Kapaki-pakinabang 'yan.
Pero ang surge ay tumatagal lang ng microseconds. Hindi ito ang pangunahing trabaho ng AVR — maliban kung may built-in itong surge protection, at kahit ganoon, tingnan ang specs. At kahit pa protektado ang isang appliance na naka-AVR, ang buong wiring at ang ibang appliances — aircon, water heater, solar inverter — ay bukas pa rin sa surge.

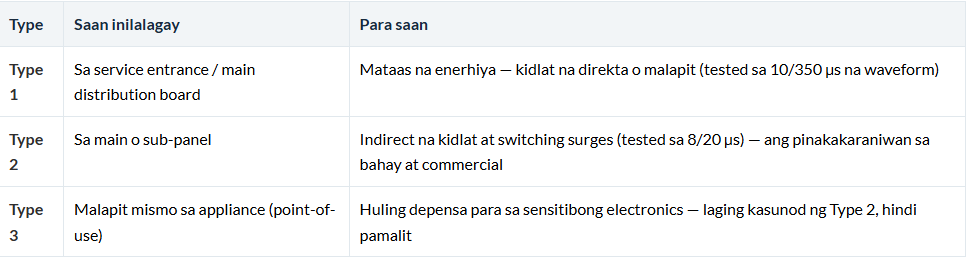

Type 1, Type 2, Type 3: Ano ang Pagkakaiba?
Ang SPD ay parang bantay sa iba't ibang pinto ng bahay mo. Bawat type ay may sariling puwesto at trabaho:
Ang sikreto ay coordination: patong-patong na proteksyon. Ang nasa harap (Type 1 o 2) ang sumasalo ng malaking enerhiya, at ang nasa dulo (Type 3) ang naglilinis ng natitira.
At ang pinakamahalagang paalala: walang silbi ang SPD kung mahina ang grounding. Ang SPD ay hindi "sumisipsip" ng surge — inililihis nito ang surge papunta sa lupa. Kung walang maayos na daanan papuntang lupa, wala itong mapupuntahan.
Ano ang Sinasabi ng PEC?
- May sariling artikulo ang SPDs. Ang Philippine Electrical Code ay may patakaran (Article 2.85, Surge-Protective Devices) kung paano at saan dapat i-install ang SPDs, at kung anong klase ng SPD ang angkop sa bawat puwesto.
- Listed at tama ang rating. Ang SPD ay dapat listed at tugma ang voltage rating sa system kung saan ito ikakabit.
- Maikli at diretso ang koneksyon. Ang wiring ng SPD ay dapat kasing-ikli at kasing-diretso hangga't maaari — ang mahabang wire ay nagpapahina sa proteksyon.
3 TIPS Para Protektado ang Buong Bahay Mo
1. Ipa-check muna ang grounding.
Bago bumili ng kahit anong SPD, siguraduhing maayos ang grounding system ng bahay o building. Ito ang pundasyon ng buong surge protection.
2. Type 2 sa panel, Type 3 sa sensitive na gamit.
Para sa karamihan ng bahay, ang Type 2 SPD sa main panel ang pinakamalaking proteksyon kada piso. Dagdagan ng Type 3 (tulad ng magandang surge strip) para sa TV, computer, at router.
Kung kidlat-prone ang lugar mo, may overhead na linya, o may solar ka, ipa-assess sa engineer kung kailangan ng Type 1 at DC SPD para sa solar.
3. Silipin ang SPD pagkatapos ng malakas na kidlat.
Maraming SPD ang may status indicator. Ang SPD ay sakripisyo — kapag nakasalo ito ng malaking surge, puwede itong maubos. Kapag nagbago na ang kulay ng indicator, palitan na.
